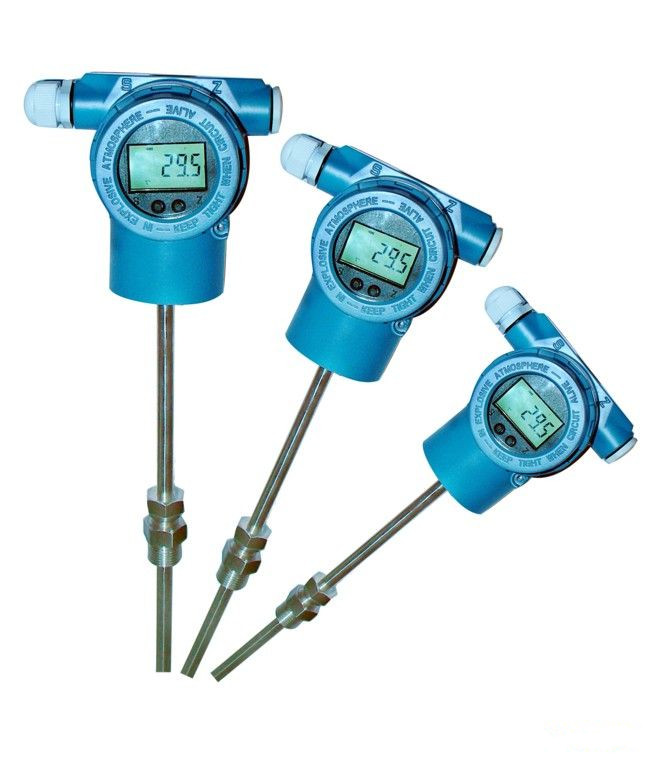

一體化溫度變送器 |
來源:江蘇昊天科技發展有限公司 發表時間:2018-9-25 21:32:07 點擊:15 次
|
|
|
●概述
一體化溫度變送器是溫度傳感器與變送器的完美結合,以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、紀錄儀、 DCS 等,實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品,是集散系統、數字總線系統的必備產品。
●特點
超小型(模塊φ44×18 )一體化,通用性強
二線制 4~20mA DC 輸出。傳輸距離遠,抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高,長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝,適應于各種惡劣和危險場所使用。
一體化設計,結構簡單合理,可直接替換普通裝配熱電偶,熱電阻.
機械保護 IP65 。
采用熱電偶溫變,降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時,變送器和現場顯示儀表可采用分離(隔離)式安裝
防爆等級: EXdIIBT4、EXdIIBT6 、EXdIICT6。
防護等級: IP54
●技術指標
類 別
|
ZY-SBW 模塊式溫變
|
ZY-SBW 一體化溫變
|
準 確 度
|
0.2%F.S 0.5%F.S
|
輸 入
|
熱電偶: B 、 S 、 T 、 K 、 J
熱電阻: Pt100 、 Pt10 、 Cu100 、 Cu50
|
輸 出
|
二線制 4-20mA DC
|
使用溫度
|
-25-85 ℃ (一體化 LCD 表頭時 0-60 ℃ )
|
溫度影響
|
≤0.05%/ ℃
|
濕 度
|
5-95%RH
|
現場顯示
|
無
|
3 1/2LED 3 1/2LCD 0-100% 等分刻度
|
顯示精度
|
無
|
數字式: 0.5 級 指針式: 2.0 級
|
負載能力
|
< 600 Ω (額定負載 250 Ω )
|
外形尺寸
|
44×18
|
70 ×100(中繼器)
|
●選型方法
型號
|
類別
|
感溫元件
材料
|
現場顯示
|
安裝固定
方式
|
接線盒
形式
|
保護管直徑
|
隔爆標志
|
內芯結構
|
保護管特征
|
說 明
|
ZY-SBW
|
|
|
|
|
|
|
|
|
|
一體化溫度變送器
|
|
R
|
|
|
|
|
|
|
|
|
熱電偶
|
Z
|
|
|
|
|
|
|
|
|
熱電阻
|
|
P
|
|
|
|
|
|
|
|
熱電偶分度號:S
|
R
|
|
|
|
|
|
|
|
熱電偶分度號:B
|
M
|
|
|
|
|
|
|
|
熱電偶分度號:N
|
N
|
|
|
|
|
|
|
|
熱電偶分度號:K
|
E
|
|
|
|
|
|
|
|
熱電偶分度號:E
|
F
|
|
|
|
|
|
|
|
熱電偶分度號:J
|
C
|
|
|
|
|
|
|
|
熱電偶分度號:T
|
P
|
|
|
|
|
|
|
|
熱電阻-Pt100
|
C
|
|
|
|
|
|
|
|
熱電阻-Cu50
|
|
|
|
|
|
|
|
|
空白為不帶現場顯示
|
Y
|
|
|
|
|
|
|
數碼管(液晶)顯示
|
H
|
|
|
|
|
|
|
帶HART協議(液晶)
|
|
1
|
|
|
|
|
|
無固定裝置
|
2
|
|
|
|
|
|
固定螺紋
|
3
|
|
|
|
|
|
活動法蘭
|
4
|
|
|
|
|
|
固定法蘭
|
5
|
|
|
|
|
|
活絡管接頭式
|
6
|
|
|
|
|
|
固定螺紋錐形式
|
7
|
|
|
|
|
|
直形管接頭式
|
8
|
|
|
|
|
|
固定螺紋管接頭式
|
9
|
|
|
|
|
|
活動螺紋管接頭式
|
|
2
|
|
|
|
|
防噴式
|
3
|
|
|
|
|
防水式
|
4
|
|
|
|
|
防爆式
|
|
0
|
|
|
|
Ф16
|
1
|
|
|
|
Ф12
|
2
|
|
|
|
Ф16高鋁質管
|
3
|
|
|
|
Ф20高鋁質管
|
|
B
|
|
|
隔爆
|
|
無
|
|
普通元件
|
K
|
|
鎧裝元件
|
|
F
|
防腐型材質:316
|
F4
|
防腐型:不銹鋼襯四氟
|
N
|
耐磨型
|
ZY-SBW
|
R
|
N
|
YH
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型號選型
|
|
|
|
|
|
