熱套式熱電偶（熱套式熱電阻）主要用于測量蒸汽管道及鍋爐溫度，特別是具有高溫高壓的場合。
熱套式熱電偶（熱套式熱電阻）采用熱套保護套管與熱電偶（熱電阻）分離組合方式，使用時用戶可將熱套式保護套管焊接在設備或者管道上，然后再裝上熱電偶（熱電阻）就可以使用，優點是提高了保護管的工作壓力與使用壽命，又方便于熱電偶（熱電阻）的維修更換，本廠生產的熱套保護管采用整體與深盲孔加工技術，保護管的端部不用焊接，從而提高了熱套保護管的強度和使用壽命。
我公司提供的熱套式熱電偶（熱電阻）有以下幾種不同結構域安裝方式，用戶可根據不同的溫度、壓力及現場使用來選擇合適的熱套式熱電偶產品。
一、熱套式熱電偶（熱套式熱電阻）
1、

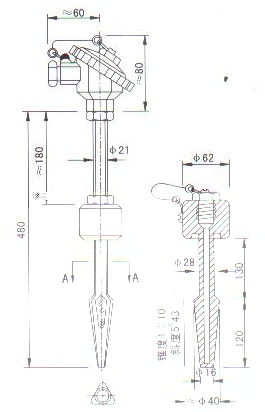

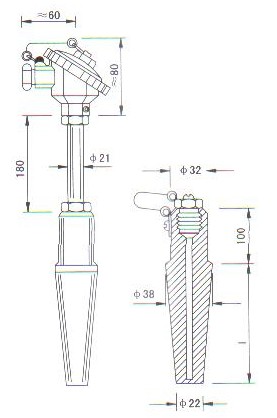

產品結構圖
2、參數
|
名 稱
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力
|
流 速
|
保護管材料
|
|
單支熱電偶
|
WRNR-01
|
K
|
0~600℃
|
≤29.4MPa
|
≤100m/s
|
1Cr18Ni9Ti
|
|
WRER-01
|
E
|
|
雙支熱電偶
|
WRNR2-01
|
K
|
|
WRER2-01
|
E
|
二、煙道,風道熱套式熱電偶（熱套式熱電阻）
1、
用途通常使用在煙道和風道上測溫。
2、

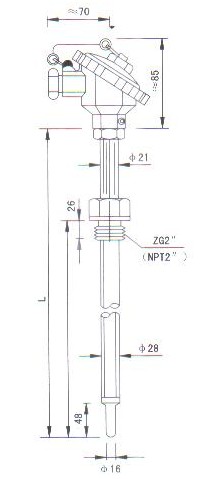

產品結構圖
3、參數
|
名 稱
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力
|
保護管材料
|
|
單支熱電偶
|
WRNR-12
|
K
|
0~800℃
|
≤9.8MPa
|
1Cr18Ni9Ti
|
|
WRER-12
|
E
|
|
雙支熱電偶
|
WRNR2-12
|
K
|
|
WRER2-12
|
E
|
|
單支熱電阻
|
WZP-12
|
Pt100
|
-200~500℃
|
|
雙支熱電阻
|
WZP2-12
|
三、高溫高壓熱套式熱電偶（熱套式熱電阻）
1、用途：通常適用于高溫高壓或者高壓的場合。
2、
產品結構圖
3、參數
|
名 稱
|
型 號
|
分度號
|
測溫范圍
|
流 速
|
保護管材料
|
|
單支熱電偶
|
WRNR-13
|
K
|
0~800℃
|
≤100m/s
|
0Cr18Ni12M02Ti
|
|
WRER-13
|
E
|
|
雙支熱電偶
|
WRNR2-13
|
K
|
|
WRER2-13
|
E
|
|
單支熱電阻
|
WZP-13
|
Pt100
|
-200~500℃
|
|
雙支熱電阻
|
WZP2-13
|
本產品置入長度l(mm)：50 100 150
四、中溫中壓熱點偶,熱電阻
1、

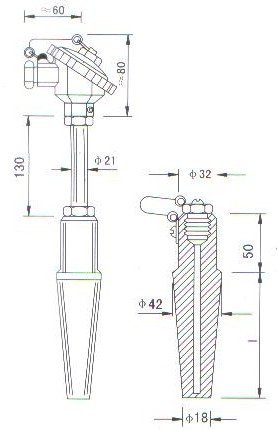

產品結構圖
2、參數
|
名 稱
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力
|
流 速
|
保護管材料
|
|
單支熱電偶
|
WRNR-14
|
K
|
0~800℃
|
≤29.4MPa
|
≤100m/s
|
1Cr18Ni9Ti
|
|
WRER-14
|
E
|
|
雙支熱電偶
|
WRNR2-14
|
K
|
|
WRER2-14
|
E
|
|
單支熱電阻
|
WZP-14
|
Pt100
|
-200~500℃
|
|
雙支熱電阻
|
WZP2-14
|
置入長度l(mm)：50 100 150 200 250 300
五、低溫低壓熱電偶熱電阻

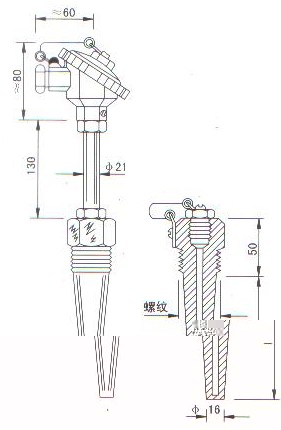

1、產品結構圖
2、參數
|
名 稱
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力
|
流 速
|
保護管材料
|
|
單支熱電偶
|
WRNR-15
|
K
|
0~800℃
|
≤2MPa
|
≤9m/s
|
保護管（III）
M33*2
|
|
WRER-15
|
E
|
|
雙支熱電偶
|
WRNR2-15
|
K
|
|
WRER2-15
|
E
|
|
單支熱電偶
|
WRNR-15A
|
K
|
保護管（IV）
ZG1″（NPT1″）
|
|
WRER-15A
|
E
|
|
雙支熱電偶
|
WRNR2-15A
|
K
|
|
WRER2-15A
|
E
|
|
單支熱電阻
|
WZP-15
|
Pt100
|
-200~500℃
|
M33*2
|
|
雙支熱電阻
|
WZP2-15
|
|
單支熱電阻
|
WZP-15A
|
ZG1″（NPT1″）
|
|
雙支熱電阻
|
WZP2-15A
|
保護管材質：1Cr18Ni9Ti
置入長度l(mm)：50 100 150 200 250 300 350 400 450 500
六、法蘭連接熱套式熱電偶（熱套式熱電阻）
1、

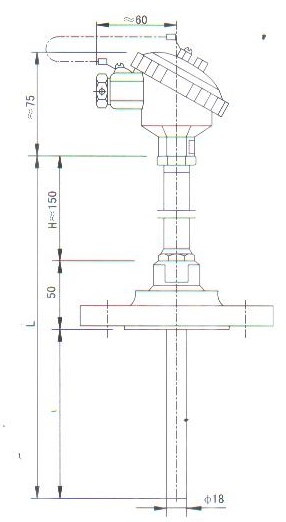

產品結構圖
2、參數
|
名 稱
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力
|
流 速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0~800℃
|
4MPa
|
≤80m/s
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0~600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0~800℃
|
|
WRE2-4318
|
E
|
0~600℃
|
|
單支熱電阻
|
WZP-4318
|
Pt100
|
-200~500℃
|
|
雙支熱電阻
|
WZP2-4318
|
置入長度l(mm)：50 100 150 200 250 300 350 400 450 500

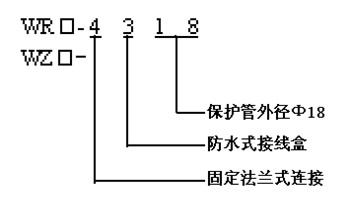

3、型譜
七、錐形管法蘭連接熱套式熱電偶（熱套式熱電阻）

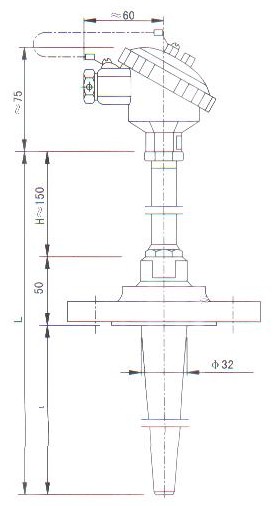

1、產品結構圖
2、
參數
|
名 稱
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力
|
流 速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0~800℃
|
4MPa
|
≤80m/s
|
1Cr18Ni9Ti
|
|
WRE-43C
|
E
|
0~600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0~800℃
|
|
WRE2-43C
|
E
|
0~600℃
|
|
單支熱電阻
|
WZP-43C
|
Pt100
|
-200~500℃
|
|
雙支熱電阻
|
WZP2-43C
|
置入長度l(mm)：50 100 150 200 250

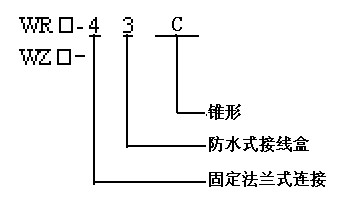

3、型譜
|
