概述
|
|

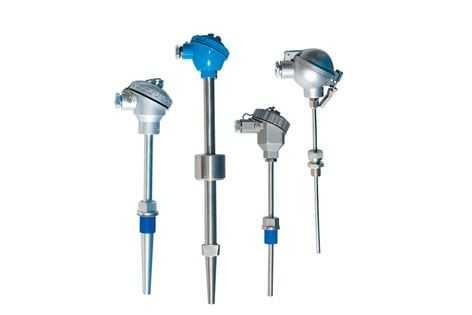

工業用防暴熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器， 可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、 調節和控制。
|
|
在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用防爆熱電偶茁度傳感器，本公司生產的隔爆熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
|
|
工作原理:
|
|
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢( 如下圖所示)
|
|
|
|
防爆原理:
|
|
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄 火和冷卻，使爆炸后的火焰和溫度不傳到腔外
|
|
|
|
特 點 :
|
|
按符合國際IEC標準的新防爆規程GB3836設計;
|
|
采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
|
隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
選型方法:
|
W溫度儀表
|
|
|
|
|
|
|
|
|
R熱電偶
|
|
|
|
感溫元件材料
|
|
N鎳鉻—銅鎳
|
|
E鎳鉻—鎳硅
|
|
F鐵－銅鎳
|
|
C銅－銅鎳
|
|
|
偶絲對數
|
|
無—單支
|
|
2－雙支
|
安裝固定形式
|
|
|
2固定螺紋
|
|
4固定法蘭
|
|
6固定螺紋錐形式
|
|
|
接線盒形式
|
|
4－隔爆式
|
|
|
保護管直徑
|
|
0－φ16
|
|
1－φ20
|
|
