導波雷達物位計
測量原理
導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇

到物料表面時反射回來被儀表內的接收器接受，并將時間信號轉化為物位信號。
  輸入
       反射的脈沖信號沿纜繩傳遞至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號由智能軟件完成識別，距離物料表面的距離D與脈沖的時間行程T成正比：
   D=C×T/2
   其中C為光速

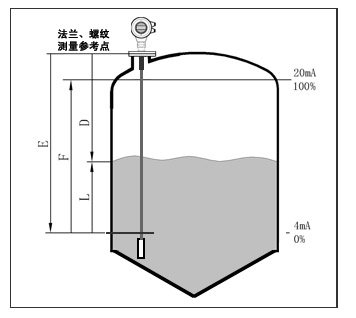

   因空罐的距離E已知，則物位L為：
   L=E-D
   輸出
       通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
產品簡介：

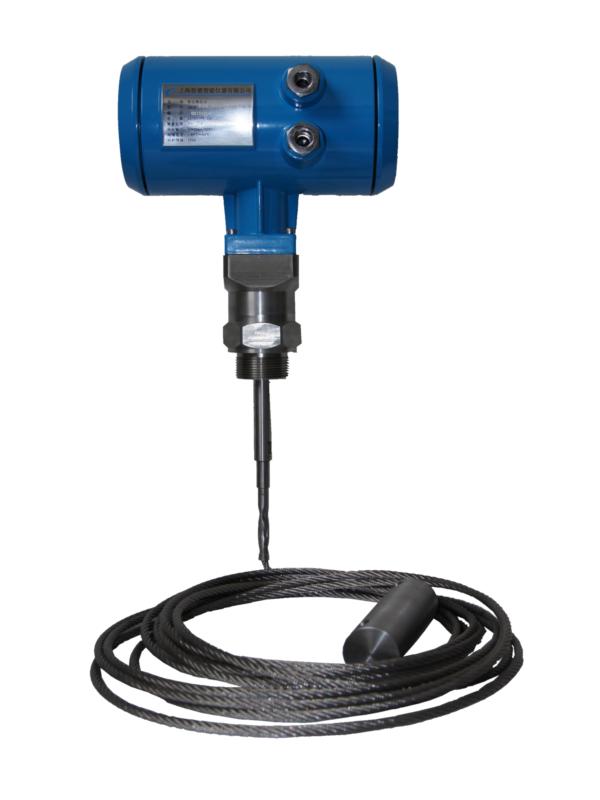

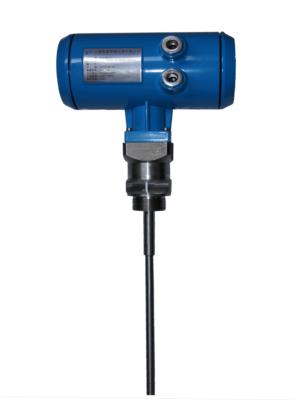

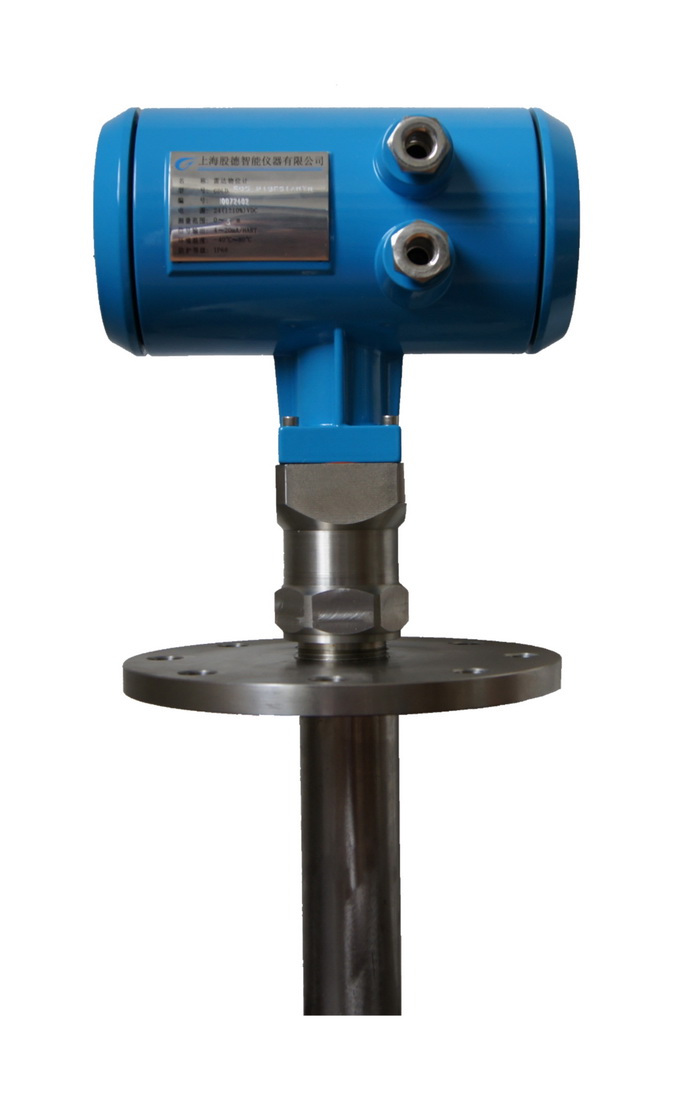

HTRD600系列導 波雷達物位儀表
類別	HTRD601	HTRD602	HTRD603
應用	液體、固體小顆粒及粉體	液體、固體小顆粒及粉體	液體
測量范圍	20米（可擴展至30米）	6米	6米
過程連接	螺紋、法蘭	螺紋、法蘭	螺紋、法蘭
過程溫度	-20-220℃	-20-220℃	-20-220℃
過程壓力	-1.0-40bar	-1.0-40bar	-1.0-60bar
精度	< 0.1%	< 0.1%	< 0.1%
分辨率	1mm	1mm	1mm
重復性	±3mm	±3mm	±3mm
頻率范圍	100MHZ-1.8GHZ	100MHZ-1.8GHZ	100MHZ-1.8GHZ
防爆防護等級	Exd II BT4/IP68	Exd II BT4/IP68	Exd II BT4/IP68
信號輸出	4…20mA/HART(兩線)	4…20mA/HART(兩線)	4…20mA/HART(兩線)

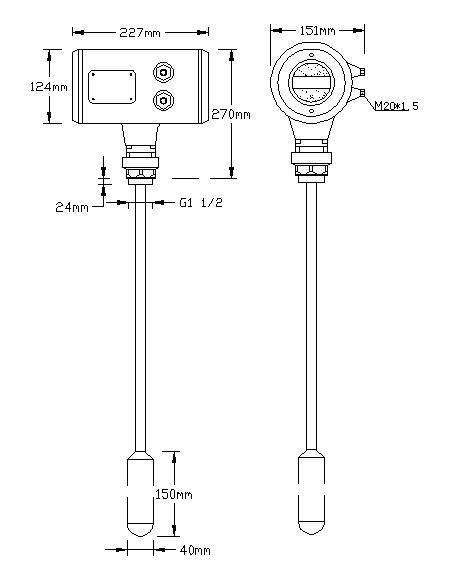

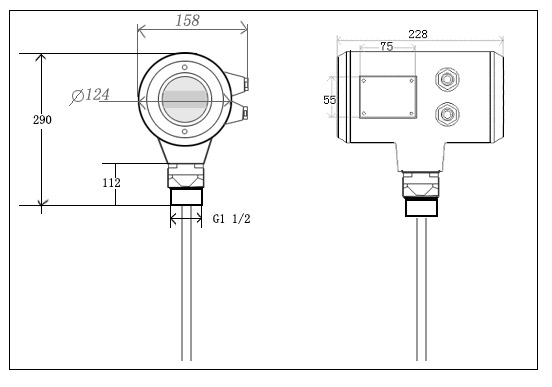

儀表尺寸

法蘭尺寸：
