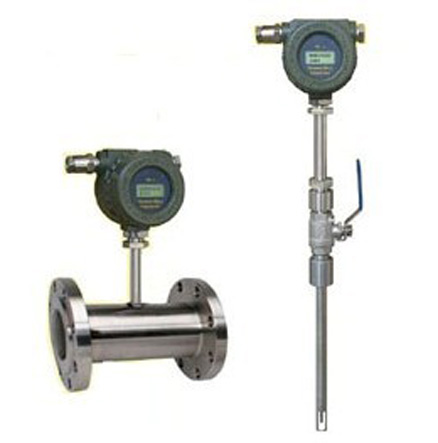

HT-RSL系列
熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。
一、技術優勢
1.專有流量數據模型算法；模糊理論控制溫度、濕度算法；
2.高性能智能微處理器及模數、數模轉換芯片；
3.寬量程比1000：1；大口徑，低流速，壓損可忽略；
4.直接測量質量流量，無須溫壓補償；
5.低流速測量非常靈敏；
6.設計、選型方便，安裝、使用簡便；
7.適合各類單一或混合氣體流量測量。
二、產品特點
1.采用穩定性極高的專利技術鉑RTD傳感器
2.采用享有專有技術"平衡結構封裝"，介質溫度自補償
3.專有算法,可實現高線性、高重復性、高精度
4.量程比寬1000:1，可據用戶要求可拓展
5.可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s
6.無可動部件、振動影響可忽略
7.直管段要求不高1-2D
8.與介質的溫度、壓力無關
9.專有高溫算法，介質溫度可達+510℃，
10.采用高濕算法，實現高精度測量
11.對流量信號鍵入12點動態修正，內置10點修正
12.在線動態校正電流/電壓輸出
13.對粉塵等小顆粒不敏感
14.在線不斷流裝卸，維護方便
三、應用場合
1、公用工程---電﹑氣﹑ 水處理的監控
管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業
能量交換；填井氣回收； 燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
6、紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量
7、食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
8、環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
9、其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
四、性能指標
1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決于標定流量的范圍）
4、管徑范圍: 15mm～6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不銹鋼、哈氏合金、鈦
11、探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 最大負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（最大20MPa）
21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65
五、技術參數
管段傳感器數據表 （螺紋連接）
|
內徑
（mm）DN
|
重量
（Kg）
|
安裝長度
（mm）L
|
連接螺紋
|
額定壓力
（MPa）
|
|
帶連接件
|
不帶連接件
|
|
20
|
4.5
|
280
|
R3/4″
|
G1″
|
1.6MPa
|
|
25
|
4.7
|
280
|
R1″
|
G11/4″
|
|
40
|
5.0
|
280
|
R11/2″
|
G2″
|
注：DN<20mm時，傳感器尺寸請咨詢我公司
管段傳感器尺寸表(法蘭連接)
|
內徑
（mm）DN
|
重量
（Kg）
|
安裝長度
（mm）L
|
法蘭尺寸
|
額定壓力
（MPa）
|
|
D
|
D0
|
N×A
|
|
20
|
6.2
|
280
|
105
|
75
|
4×14
|
1.0
|
|
25
|
6.6
|
280
|
115
|
85
|
4×14
|
|
32
|
7.2
|
280
|
140
|
100
|
4×18
|
|
40
|
8.2
|
280
|
150
|
110
|
4×18
|
|
50
|
9.6
|
280
|
165
|
125
|
4×18
|
|
65
|
10.8
|
280
|
185
|
145
|
4×18
|
|
80
|
13.1
|
280
|
200
|
160
|
8×18
|
|
100
|
16.5
|
280
|
220
|
180
|
8×18
|
|
125
|
19.6
|
290
|
250
|
210
|
8×18
|
|
150
|
29.8
|
310
|
285
|
240
|
8×22
|
|
200
|
40
|
340
|
340
|
295
|
8×22
|
|
250
|
56
|
370
|
395
|
350
|
12×22
|
|
300
|
66
|
410
|
455
|
400
|
12×22
|
|
350
|
70
|
440
|
505
|
460
|
16×22
|
|
400
|
75
|
480
|
565
|
515
|
16×26
|
|
450
|
90
|
510
|
615
|
565
|
20×26
|
|
500
|
105
|
550
|
670
|
620
|
20×26
|
|
600
|
162
|
620
|
780
|
725
|
20×30
|
|
700
|
180
|
690
|
860
|
810
|
24×26
|
0.6
|
|
800
|
240
|
750
|
975
|
920
|
24×30
|
|
1000
|
390
|
890
|
1175
|
1120
|
28×30
|
|
1200
|
650
|
1030
|
1405
|
1340
|
32×33
|
|
1400
|
850
|
1160
|
1630
|
1560
|
36×36
|
|
1600
|
1150
|
1290
|
1830
|
1760
|
40×36
|
|
1800
|
1500
|
1430
|
2045
|
1970
|
44×39
|
|
2000
|
1890
|
1560
|
2265
|
2180
|
48×42
|
注： 表中只給出了1.0Mpa的額定壓力，高于1.0Mpa時請咨詢我公司
六、產品選型
|
HT-RSL
|
熱式氣體質量流量計
|
|
公程通徑
|
-XX
|
100表示DN100
|
|
安裝形式
|
G
|
管道式
|
|
C
|
插入式
|
1
|
螺紋連接
|
|
2
|
法蘭連接
|
|
公稱壓力
|
A
|
0~0.6MPA
|
|
B
|
0~1.0MPA
|
|
C
|
0~1.6MPA
|
|
D
|
0~2.5MPA
|
|
E
|
0~4.0MPA
|
|
F
|
0~6.4MPA
|
|
G
|
0~10MPA
|
|
H
|
0~16MPA
|
|
工藝條件
|
0
|
普通
|
|
1
|
防腐
|
|
2
|
防爆
|
|
3
|
高溫
|
|
輸入信號
|
A
|
無輸出
|
|
B
|
4~20MA
|
|
C
|
RS485 MODBUS
|
|
供電電源
|
1
|
220V AC
|
|
2
|
24V DC
|
