一、產品概述
外夾式超聲波流量計主板程序更穩定，修改了幾個容易出錯的菜單，傳感器更改為整體澆注型，防護等級達到IP68，可以長期浸泡于水中工作。應用廣泛、安裝簡單，無需破管、無需停水，使客戶輕松實現靈活的管道流量測量。無需日常維護，長期提供可信、無飄移的 測量。它采用了最先進的數字相關技術和智能自適應聲波技術，使它的測量穩定性更加突出。同時，它使用的聲聚焦專利技術，使產品在連續測量時的信號接收與品質上得到顯著增強。
二、技術參數及選型
選型格式：158-A口-B口-C口-D口-E口
|
型號
|
描述
|
|
BR158
|
名稱：經濟型超聲波流量計
安裝方式：掛墻式
流速范圍：0-5m/s
準確度：測量值的±1%
重復性：0.2%
鍵盤：16（4*4）輕觸按鍵
顯示屏：20*2點陣字符背光液晶顯示
電源：10-36VDC/10-24VAC@1Amax
外殼材質：PC/ABS塑料
防護等級：IP65
環境溫度：-10℃- +50℃
輸出:頻率輸出@0-5kHz,OCT方式：4-20mA輸出
通訊：RS-485通訊接口，支持Modbus協議
|
|
A
|
I/0選項
|
|
1
|
OCT頻率輸出，4-20mA，RS-485通訊接口
|
|
E
|
GPRS功能
|
|
B
|
變送器機箱
|
|
1
|
外殼：IP65，PC/ABS塑料
|
|
2
|
防爆機箱，Exd II B T4
|
|
3
|
防爆機箱，Exd II C T4
|
|
4
|
防爆機箱，Exd II B T6
|
|
5
|
防爆機箱，Exd II C T6
|
|
C
|
傳感器
|
|
CP
|
常溫外夾式傳感器
安裝方式：外夾式
可測管徑范圍：25mm~1200mm
傳感器電纜長度：9m
材質:ABS+PC
工作溫度：0℃- +50℃
探頭材料符合RoHS環保要求
|
|
CH
|
高溫外夾式傳感器
安裝方式：外夾式
可測管徑范圍：25mm-1200mm
傳感器電纜長度：9m
材質:不銹鋼/PEI
工作溫度：-40℃- +150℃
|
|
MC
|
永久外夾式傳感器
安裝方式：永久外夾式
可測管徑范圍：65mm-1200mm
傳感器電纜長度：9m
探頭外殼：鋅合金、PEI，底座：碳鋼
測量介質溫度：0℃- +50℃
|
|
D
|
電纜長度
|
|
009
|
標準電纜長度：9m
|
|
XXX
|
傳感器電纜長度：每5米為一個加長單位，最長可加長到305米
|
|
E
|
電源轉換器
|
|
1
|
不需要
|
|
2
|
需要（輸入220V，輸出12V，負載電流1A）
|
|
配置舉例：158-1-1-CP-N-009-1常溫塑料外夾式傳感器，標準I/O,ABS/PC機箱，無傳感器防爆等級，9米電纜，無電源轉換器
|
三、接線

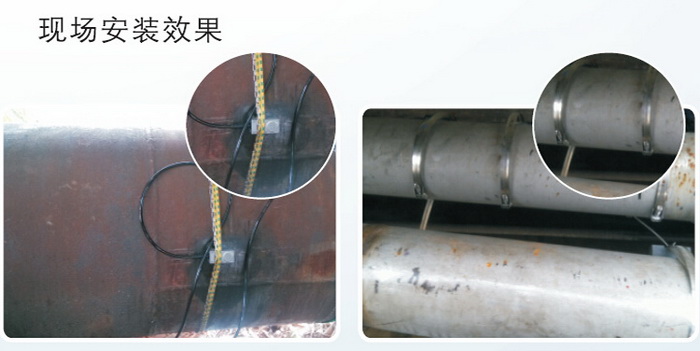

四、安裝方法
五、安裝點選擇
全新選型資料請到“技術支持”預覽并下載。
